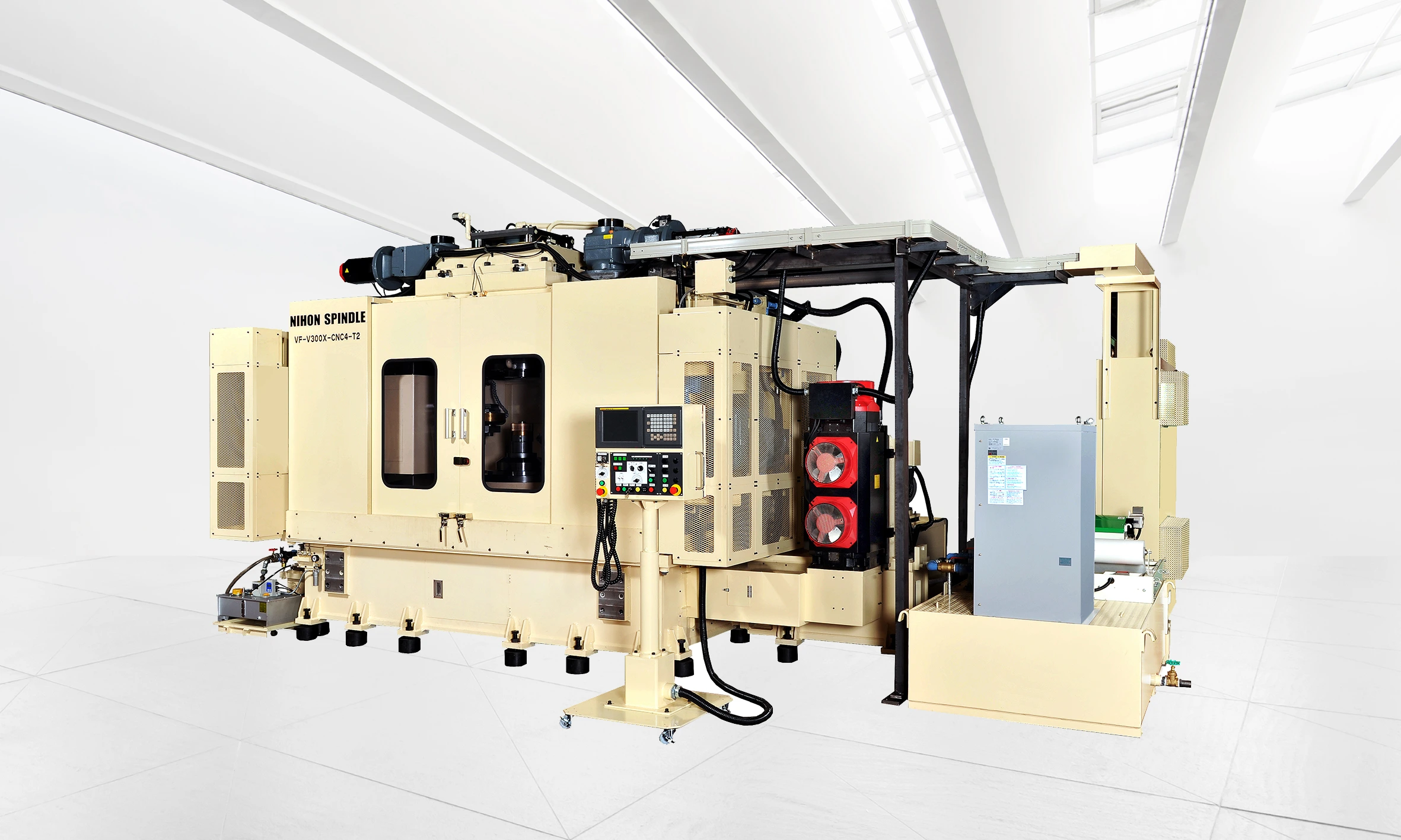

Drückwalzmaschine für Getriebeteile
Nihon Spindle V300X

Es ist möglich, komplexe Formen in einer einzigen Aufspannung fließend zu formen, wobei der Metallfluss sicher erzeugt wird. Keilformung ohne Bearbeitung, Nabenformung ohne Schweißen sind die typischsten Verfahren. Es ist auch möglich, die Materialstärke des bestimmten Teils teilweise zu kontrollieren, um Gewicht zu reduzieren und Material zu sparen.
Merkmale & Highlights
- Im Vergleich zur maschinellen Bearbeitung ist es möglich, Verzahnungen mit hoher Geschwindigkeit ohne Späne zu bearbeiten.
- Servoantrieb und Kugelumlaufspindel angetriebene Bearbeitungsrollen ermöglichen eine höhere Positioniergenauigkeit, was sich in niedrigen Wartungskosten und Energieeinsparungen zeigt
- Das Konzept der Bearbeitungskammer, die vollständig von der Steuer- und Antriebseinheit getrennt ist, ermöglicht es, Störungen zu vermeiden und eine einfachere Wartung zu ermöglichen
- Um die Arbeitsfähigkeit zu verbessern und die Umrüstzeit zu reduzieren, ist ein Dorn-/Walzenwechselsystem als Option erhältlich
Technische Daten
V300X | |
---|---|
Achsenanzahl | 4 |
Achsensteuerung | CNC |
Anwendungen | Kupplung Gehäuse, verschiedene Teile des Antriebssystems |
Rad-Außendurchmesser | φ300 mm |
Hauptspindel, max. | 600 rpm |
Schubkraft der Rolleneinheit | X-Axis: 147 kN, Z-Axis: 147 kN |
Hub der Rolleneinheit | X-Axis: 150 mm, Z-Axis: 200 mm |
Schubkraft des Reitstocks | 441 kN |
Hub des Reitstocks | 200 mm |
Motorleistung der Hauptspindel | 100 kW |
Motorleistung des Hydraulikaggregats | 37 kW |
Endprodukte
- Kupplungstrommel mit Nabe
- Schrägverzahnung
- CVT-Riemenscheibe
