Testen und direkt bestellen
Mit Fast Forward spulen wir die Herstellungszeit für Sie vor!
Leifeld FFC 400/6 S
Warum warten, wenn es auch schneller geht?
Mit Fast Forward spulen wir die Herstellungszeit für Sie vor!
In nur 10 Wochen können Sie die LEIFELD FFC 400/6 S in der gezeigten Ausführung sehen, testen und direkt erhalten. Maximale Effizienz – ohne Kompromisse bei Qualität und Leistung.
Jetzt direkt Anrufen
und mit uns Fast Forward gehen:
Vorteile der FFC 400/6 S
In nur 10 Wochen können Sie die LEIFELD FFC 400/6 S in der gezeigten Ausführung sehen, testen und direkt bestellen.
Jetzt Zeit gewinnen und den Innovationsvorsprung sichern!
Umrüstzeit
(Maschine und Prozess)
nur ca. 1 Std
3-Rollen-System
und 6 Achsen mit
120° Anordnung
Aktiver
beidseitiger
Werkzeugantrieb
Alle Arten von
Fahrzeug-
Lamellenträgern
Technische Daten:
| Außendurchmesser | 60-400 mm |
| Werkstücklange (Kupplung) | max. 360 mm |
Achsen
| Axialkraft max. | 3 x 160 kN |
| Radialkraft max. | 3 x 300 kN |
Hauptspindel
| Werkzeugaufnahme | 11 |
| Spindelantrieb drehzahlgeregelt | 100 kW |
| Spindeldrehzahl | 100-600 min-1 |
Reitstock
| Spindelantrieb drehzahlgeregelt | 100 kW |
| Weg max. | 550 mm |
| Anpresskraft | 60-450 kN |
Betriebsbedingungen
| Nenn-Anschlusswert | 410 kVA |
| Betriebsspannung | 3AC 400 V |
| Steuerung | Siemens |
Leifeld FFC 400/6 S
Layout:
Leifeld FFC 400/6 S
Besonderheiten:
- Hauptspindel- und Reitstockspindelantrieb
- 3 unabhängige Präzisions-Drückwalzsupporte mit Drückwalzeinheiten
- Druckkopf mit Reitstockspindellagerung
- Rollenlagerungen mit hydraulischem Antrieb
- Hydraulischer Hauptspindelausstoßer
- Abstreifereinheit an der Hauptspindel
- Hydraulischer Reitstockspindelausstoßer
- Kühlmittelanlage mit Bandfilter und Kühlmittelpumpe
- Werkzeugwechselvorrichtung
- Ferndiagnose
- Mobiles Handbedienteil
- Spindelpositionierung für Hauptspindel
- Positionierachse für den Reitstock
- Vorbereitung für 4. Präzisions-Drückwalzeinheit
Leifeld WSC 700/6 C+H
Warum warten, wenn es auch schneller geht?
Mit Fast Forward spulen wir die Herstellungszeit für Sie vor!
In nur 20 Wochen können Sie die Leifeld WSC 700/6 C+H in der gezeigten Ausführung sehen, testen und direkt erhalten. Maximale Effizienz – ohne Kompromisse bei Qualität und Leistung.
Jetzt direkt Anrufen
und mit uns Fast Forward gehen:
Vorteile der WSC 700/6 C+H
In nur 20 Wochen können Sie die Leifeld WSC 700/6 C+H in der gezeigten Ausführung sehen, testen und direkt bestellen.
Jetzt Zeit gewinnen und den Innovationsvorsprung sichern!
Portfolioerweiterung:
Kalt-&Warmumformung
Hydraulischer
Hauptspindelausstoßer
Angetriebener
Reitstock
Flexibler
Kraftprotz
Technische Daten:
| Außendurchmesser max. | 720 mm |
| Felgendurchmesser max. | 26“ |
| Felgenbreite max. | 17“ |
| Werkstücklänge max. | 480 mm |
Achsen
| Axialkraft abwärts max. | 3 x 250 kN |
| Axialkraft aufwärts max. | 3 x 190 kN |
| Radialkraft max. | 3 x 250 kN |
Hauptspindel
| Werkzeugaufnahme | 15 |
| Spindelantrieb drehzahlgeregelt | 100 kW |
| Spindeldrehzahl | 120-800 min-1 |
Reitstock
| Spindelantrieb drehzahlgeregelt | 100 kW |
| Weg max. | 550 mm |
| Anpresskraft | 60-400 kN |
Betriebsbedingungen
| Nenn-Anschlusswert | 410 kVA |
| Betriebsspannung | 3AC 400 V |
| Steuerung (neu) | Siemens One |
Leifeld WSC 700/6 C+H
Layout:
Leifeld WSC 700/6 C+H
Besonderheiten:
- Kalt- und Warmumformung
- Hauptspindel- und Reitstockspindelantrieb
- 3 unabhängige Präzisions-Drückwalzsupporte mit Drückwalzeinheiten
- Hydraulischer Hauptspindelausstoßer zur Betätigung von Verschiebe- und Spreizwerkzeugen
- Druckkopf mit Reitstockspindellagerung
- Rollenlagerungen mit hydraulischem Antrieb
- Änderung des Arbeitsbereiches ø min. 16“, max. 24”
- Strahlungsthermometer
- Dunstabzugsanlage - elektrostatisch
- Kühlmittelanlage mit Spaltsieb
- Werkzeugwechselvorrichtung
- Rollenwechseleinrichtung
- Ferndiagnose
- Spindelpositionierung für Hauptantriebe
- Zusätzliche Kühlmitteldüse zum Abspülen und Schmieren der Werkzeuge
- Zusätzlicher vierter Präzisionsdrückwalzsupport
- Gerader Gabelrollenhalter für Zusatzbearbeitungseinheit
- Servoachse für Reitstock
Leifeld AFC 200
Warum warten, wenn es auch schneller geht?
Mit Fast Forward spulen wir die Herstellungszeit für Sie vor!
In nur 30 Wochen können Sie die LEIFELD AFC 200 in der gezeigten Ausführung sehen, testen und direkt erhalten. Maximale Effizienz – ohne Kompromisse bei Qualität und Leistung.
Jetzt direkt Anrufen
und mit uns Fast Forward gehen:
Vorteile der AFC 200
In nur 30 Wochen können Sie die LEIFELD AFC 200 in der gezeigten Ausführungen (kalt/warm) sehen, testen und direkt bestellen.
Jetzt Zeit gewinnen und den Innovationsvorsprung sichern!
Hohe Wirtschaftlichkeit
kurze Taktzeiten und
hochpräzise Umformung
Flexible Konfiguration
breites Spektrum versch.
Werkstückgrößen
Kalt:
Integriertes Be-
und Entladesystem
robuste &
verwindungssteife
Maschinenkonstruktion
Technische Daten
| Außendurchmesser max. | 204 mm |
| Optional: | 220 mm |
| Ausgangslänge der Vorform max. | 1.500 mm |
| Fertigteillänge des Werkstücks max. | 1.200 mm |
Untersupport
| Weg längs max. | 600 mm |
| Kraft längs, max. | 50 kN |
| Geschwindigkeit max. | 6,5 m/min |
Obersupport
| Weg längs max. | 350 mm |
| Kraft längs, max. | 50 kN |
| Geschwindigkeit max. | 8 m/min |
Hauptspindel
| Antrieb ca. | 50 kW |
| Drehzahl, regelbar max. | 900 min -1 |
Betriebsbedingungen
| Nenn-Anschlusswert | 120 kVA |
| Betriebsspannung | 3AC 400 V |
| Steuerung | Teach-In / CNC Leifeld |
| Nenn-Anschlusswert | 120 kVA |
| Betriebsspannung | 3AC 400 V |
| Steuerung | Teach-In / CNC Leifeld |
Leifeld AFC 200 kalt/warm
Layout:
Leifeld AFC 200 kalt/warm
Besonderheiten:
KALT
- hohlgebohrte Hauptspindel
- programmierbarer Endanschlag und Auswerfer
- Spannzange mit einem Satz Spannbacken
- SC-Steuerung mit Tech-In und CNC-Modus,
einzeln und in Kombination programmierbar - 2-Stationen-Werkzeughalter für
Drückwalze und Drehwerkzeughalter - Kühlwasser-Emulsionsumlauf
- programmierbarer Reitstock
- Einhakenkonstruktion - alles auf einer Platte
- Hydraulikstation mit Luftkühler
WARM
- hohlgebohrte Hauptspindel
- programmierbarer Endanschlag und Auswerfer
- Spannzange mit einem Satz Spannbacken
- SC-Steuerung mit Tech-In und CNC-Modus,
einzeln und in Kombination programmierbar - 2-Stationen-Werkzeughalter für Drückrollen
- leichter Hitzeschutz
- Gasstation und Brennerhalter
- Einhakenkonstruktion - alles auf einer Platte
- Hydraulikstation mit Luftkühler

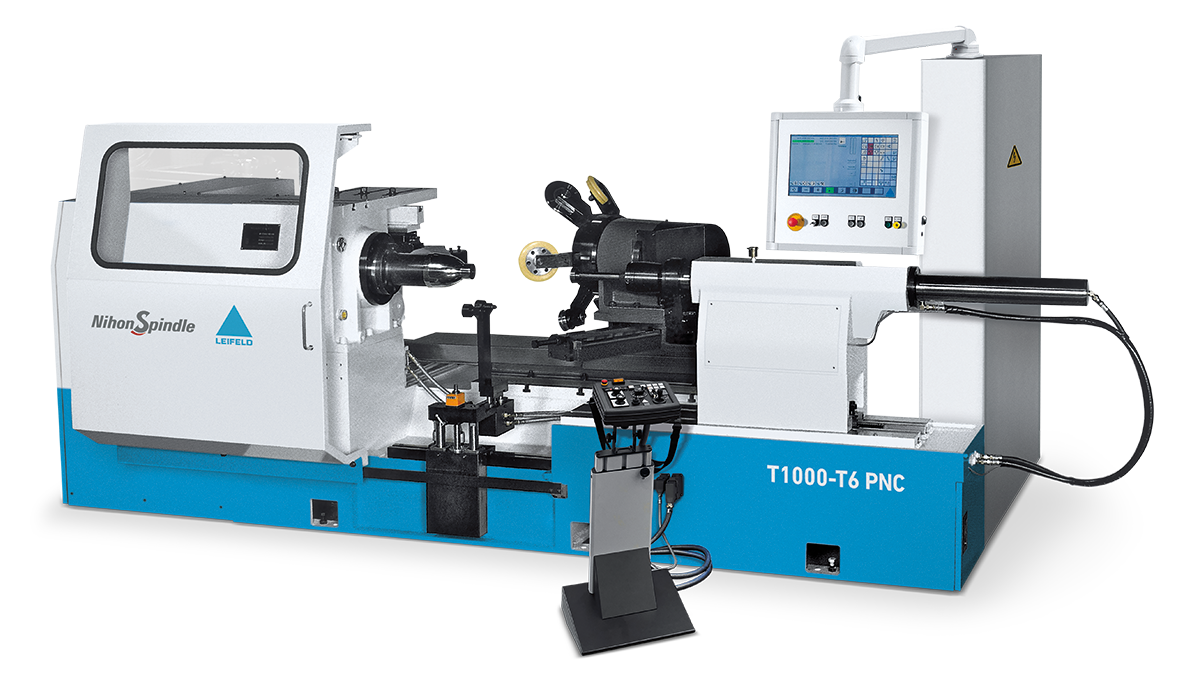

Leifeld T1000
Warum warten, wenn es auch schneller geht?
Mit Fast Forward spulen wir die Herstellungszeit für Sie vor!
In nur 4 Wochen können Sie die LEIFELD T1000 in der gezeigten Ausführung sehen, testen und direkt erhalten. Maximale Effizienz – ohne Kompromisse bei Qualität und Leistung.
Jetzt direkt Anrufen
und mit uns Fast Forward gehen:
Vorteile der T1000
In nur 4 Wochen können Sie die LEIFELD T1000 in der gezeigten Ausführungen sehen, testen und direkt bestellen.
Jetzt Zeit gewinnen und den Innovationsvorsprung sichern!
Neue Leifeld
Steuerung
Vereint
Gruppenstärke
Bewährtes
Maschinendesign
Bewährte Leifeld
Qualität
Technische Daten
| Rondendurchmesser max. | 1.000 mm |
| Abstand zwischen Zentren | 1.050 mm |
| Rondenwandstärke max. | |
| - Aluminium | 5 mm |
| - Stahl | 4 mm |
| - Edelstahl | 2,5 mm |
| Längsverschiebung des Schlittens | 700 mm |
| Längsverschiebung des Schubs | 15 kN |
| Querverschiebung des Schlittens | 350 mm |
| Schub in Querrichtung | 20 kN |
| Motorleistung der Hauptspindel | 18,5 kW |
| Stellfläche, ca. | 4.000 mm x 2.800 mm |
Leifeld T1000
Layout:
Leifeld T1000
Besonderheiten:
- Teach-in-Steuerung in Kombination mit CNC
- Schnelles und flexibles Arbeiten mit Sechsfach-Werkzeugwechsler
- Einfaches und benutzerfreundliches Bediensystem
- Platzsparende Bauweise mit allen Komponenten auf einem Maschinenbett
- Keine besonderen Anforderungen an die Fundamentarbeiten
- Alle Maschinenelemente sind leicht zugänglich
